[ 실대형 횡하중 반복가력실험 ]
본문
■ 실험일시 및 장소 : 2020년 01월 ~ 06월, (주)페트라텍 실험동
■ 주관 : 사단법인 한국방재학회
■ 주체 : 주식회사 세연아이앤씨
■ 실험 및 검증항목 : 횡하중 반복가력실험을 통한 항복강도, 초기 강성비 및 2차 강성비, 연성지수, 에너지 소산능력, 3차원 유한요소해석 등 실시
■ 주관 : 사단법인 한국방재학회
■ 주체 : 주식회사 세연아이앤씨
■ 실험 및 검증항목 : 횡하중 반복가력실험을 통한 항복강도, 초기 강성비 및 2차 강성비, 연성지수, 에너지 소산능력, 3차원 유한요소해석 등 실시

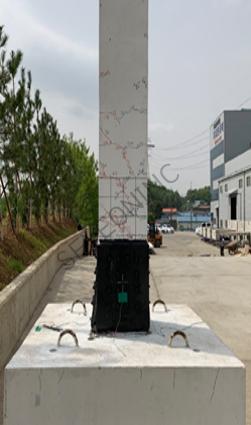

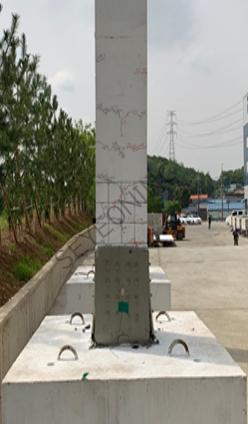

| 하중변위곡선 | 균열시험완료 | |
| 기준시험체 |
|
|
| ECS Panel 일반 성능 |
|
|
| ECS Panel 준불연 성능 |
|
|
| 하중변위곡선 / 균열시험완료 |
기준시험체
|
ECS Panel
|
ECS Panel
|
[ 시험결과 ]
1. 연성 개선
| 구분 | Δy (mm) |
Δu (mm) |
연성지수 | 연성증가율 |
| 무보강 | 18.20 | 71.90 | 3.9 | |
| ECS Panel 일반 성능 |
18.10 | 103.40 | 5.7 | 46.2 |
| ECS Panel 준불연 성능 |
18.10 | 89.62 | 4.9 | 25.6 |
2. 항복강도 개선
[ 항복강도 비교 ]
3. 에너지 소산능력 개선
[ 소산능력 비교 ]
